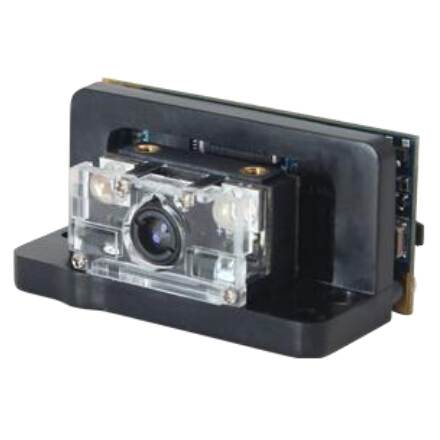

產品簡介 EM2037二維影像條碼識讀引擎，采用先進的圖像傳感技術和國際領先水平的新大陸UIMG®智能圖像識別系統。先進圖像傳感技術，避免了由于抖動或運動產生的圖像畸變，與新大陸UIMG®技術的有機融合，使識讀引擎可以輕松讀取紙張、塑料等各種介質上的條碼，性能強勁。 EM2037可識讀各類主流一維條碼和標準二維條碼（PDF417、QRCode、DataMatrix、復合碼等）以及中國的二維條碼標準漢信碼。還支持識讀GS1-DataBarTM(RSS)條碼，包括Limited、Stacked、Expanded等版本。 EM2037靈活的結構設計，既可將影像引擎與解碼板分開，也可通過結構件組合連接，適合各種嵌入應用。 EM2037擁有小巧的設計尺寸和重量，提供了豐富的通訊接口。 為應對各種應用的可能復雜度，EM2037采用了性能強勁的CPU，并提供開發底層API接口的二次開發功能SDK，面對復雜應用，也可快速開發從容應對。
產品特性 ◆UIMG®核心技術
采用自主研發的第五代UIMG®核心解碼技術，可快速識讀各類品質的條碼。
◆ 分體設計
可根據不同應用場合，組合使用，滿足開發一款產品應用多個場合的需要。
◆ 接口豐富
提供USB或TTL232接口，滿足更多接口需求。
◆ 二次開發
提供二次開發工具包，滿足特殊應用需要。
產品規格
|
掃描性能 |
||
|
圖像傳感器 |
752×480 CMOS |
|
|
照明 |
紅光LED 620±10 nm |
|
|
識讀碼制 |
2D |
PDF417, QR Code, Data Matrix, 漢信碼, Aztec Code, Maxicode, MicroPDF417*等 |
|
1D |
Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6,ITF-14,ISBN, Code 93, UCC/EAN-128, GS1 Databar, GS1 Composite Code, Matrix 2 of 5, Code11,Industrial 25, Standard 25, Plessey, MSI-Plessey等 |
|
|
OCR* |
二代身份證、護照識別 |
|
|
符號反差 |
≥ 30%最低反射差異 |
|
|
視場角度 |
HD: 42°(H), 27.5°(V); SR: 37.5°(H),24.5°(V); ER: 32°(H),20.4°(V); |
|
|
識讀角** |
旋轉360°，傾斜±50°，偏轉±50° |
|
|
機械/電氣參數 |
||
|
接口 |
TTL232、USB（HID-KBW、DataPipe、虛擬串口、HID-POS、IBM SurePOS等） |
|
|
工作電壓 |
TTL232: 3.3 ~ 5.5VDC; USB:5.0VDC±10% |
|
|
電流@5VDC |
最大電流 |
330 mA |
|
工作電流 |
60 mA |
|
|
待機電流 |
1.2 mA |
|
|
重量 |
組合式：11.8g；分立式：8.3g |
|
|
環境參數 |
||
|
工作溫度 |
-20°C - +50°C |
|
|
儲存溫度 |
-40°C - +80°C |
|
|
工作濕度 |
5% - 95% ( 無凝結) |
|
|
環境光照 |
0 ~ 100,000 LUX（自然光） |
|
|
國際認證 |
||
|
FCC Part15 Class B, CE EMC Class B |
||
|
配件列表 |
||
|
High Density（HD） 典型識讀范圍 |
Standard Range（SR） 典型識讀范圍 |
Extended Range（ER） 典型識讀范圍 |
|||
|
3.3mil Code 39 |
40 mm ~ 105 mm |
5mil Code 39
|
70 mm ~160 mm |
20mil Code 39 |
55 mm ~635 mm |
|
5mil Code 39 |
40 mm ~ 105 mm |
13mil UPC-A |
55 mm ~335 mm |
13mil UPC-A |
65 mm ~405 mm |
|
5mil PDF417 |
40 mm ~ 90 mm |
6.7mil PDF417 |
50 mm ~165 mm |
20mil QR |
47 mm ~385 mm |
|
6.7mil Data Matrix |
40 mm ~ 68 mm |
10mil Data Matrix |
43 mm ~170 mm |
10mil Data Matrix |
95 mm ~200 mm |
|
一維碼最小分辨率 |
3.3mil |
一維碼最小分辨率 |
5mil |
一維碼最小分辨率 |
5mil |
|
二維碼最小分辨率 |
5mil |
二維碼最小分辨率 |
6.7mil |
二維碼最小分辨率 |
6.7mil |
